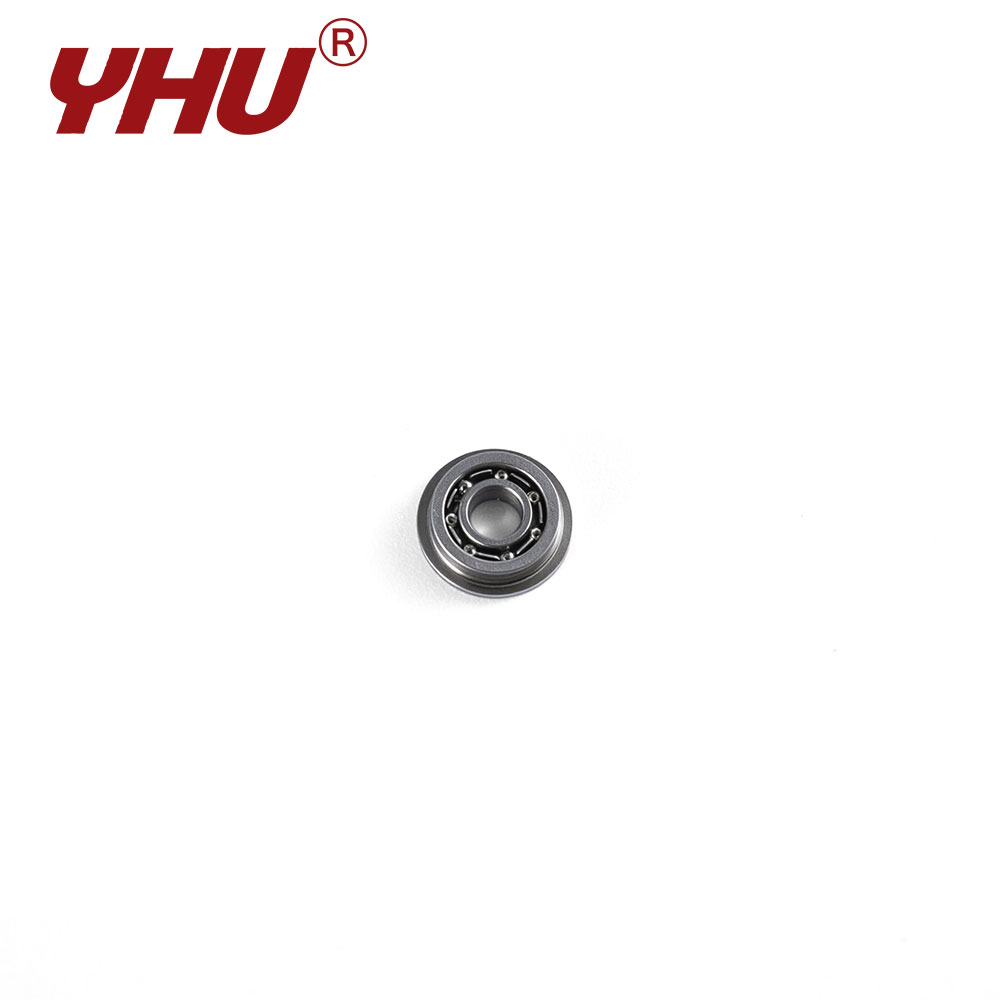

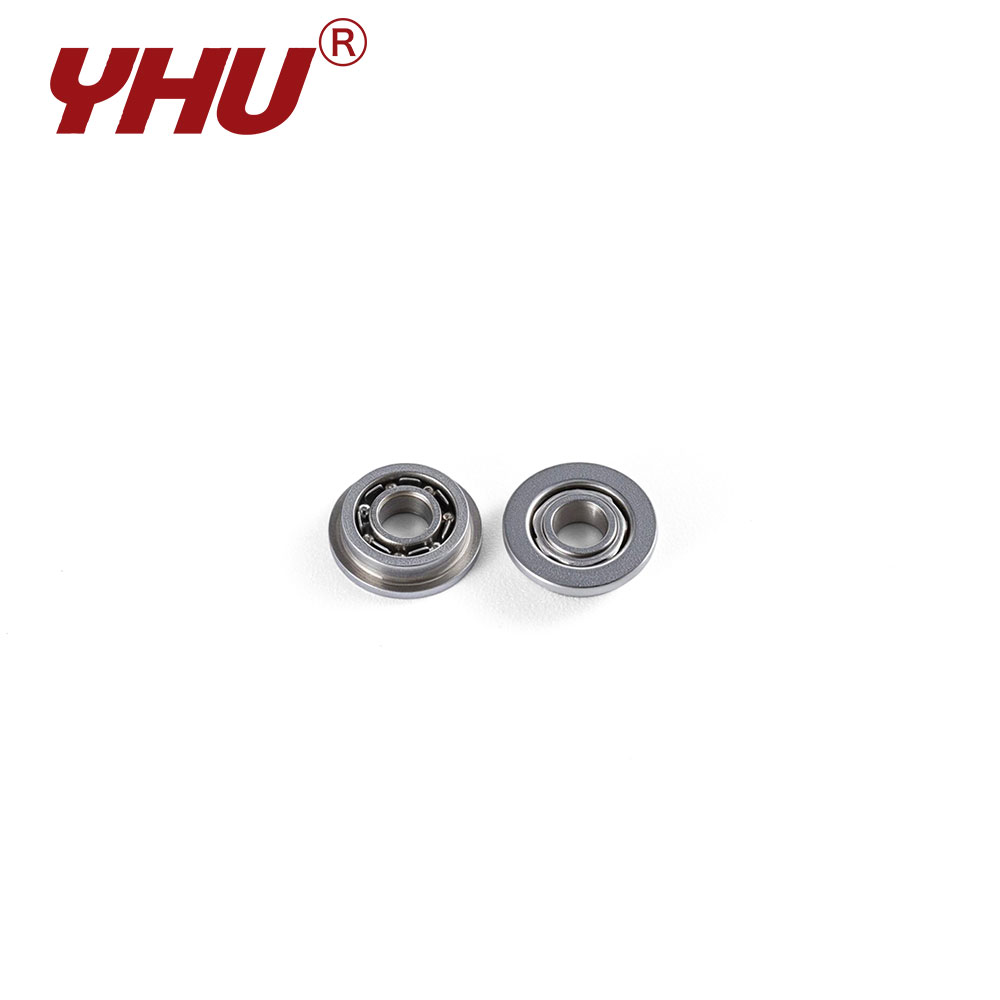

La serie F68 consta de rodamientos con bridas en miniatura de paredes ultrafinas. Fabricados en acero inoxidable SUS440, estos rodamientos combinan una alta dureza con una excelente resistencia a la corrosión. Su sección transversal extremadamente pequeña los hace ideales para maquinaria de precisión donde las limitaciones de espacio son críticas.
La principal ventaja de la serie F68 radica en su diseño ultrafino, que reduce significativamente los requisitos de espacio radial manteniendo al mismo tiempo la resistencia estructural necesaria.
Características del rodamiento
La brida integrada en el anillo exterior simplifica el posicionamiento axial; durante el ensamblaje de precisión, esta característica evita eficazmente el desplazamiento axial dentro del orificio de la carcasa, agiliza los procesos de mecanizado de la carcasa y mejora la eficiencia y la estabilidad generales del ensamblaje. Construidos con acero inoxidable con alto contenido de cromo y carbono, los rodamientos mantienen una precisión geométrica y una resistencia al desgaste superiores incluso durante el funcionamiento a alta velocidad, ampliando así los intervalos de mantenimiento de los equipos sometidos a uso frecuente.
Especificaciones técnicas
| Referencia de rodamiento | Diámetros límite | Dinámica básica | Estática básica | Limitación de velocidades | ||||||||||
| Brida | Abierto | Escudo | d mm |
D mm |
Df mm |
B mm |
Bf mm |
B1 mm |
Bf1 mm |
rsmin mm |
Cr(kN) | Cor(kN) | Grasa | Aceite |
| F | SF681 | - | 1 | 3 | 3.8 | 1 | 0,3 | - | - | 0,05 | 0,074 | 0,02 | 16,5 | 18,5 |
| F | SF682 | ZZ | 2 | 5 | 6.1 | 1.5 | 0,5 | 2.3 | 0,6 | 0,08 | 0,167 | 0,049 | 9.4 | 10.6 |
| F | SF683 | ZZ | 3 | 7 | 8.1 | 2 | 0,5 | 3 | 0,8 | 0,1 | 0,314 | 0,108 | 6.6 | 7.4 |
| F | SF684 | ZZ | 4 | 9 | 10.3 | 2.5 | 0,6 | 4 | 1 | 0,1 | 0,637 | 0,225 | 5.1 | 5.7 |
| F | SF685 | ZZ | 5 | 11 | 12,5 | 3 | 0,8 | 5 | 1 | 0,15 | 0,715 | 0,284 | 4.1 | 4.6 |
| F | SF686 | ZZ | 6 | 13 | 15 | 3.5 | 1 | 5 | 1.1 | 0,15 | 1.08 | 0,441 | 3.5 | 3.9 |
| F | SF687 | ZZ | 7 | 14 | 16 | 3.5 | 1 | 5 | 1.1 | 0,15 | 1.18 | 0,51 | 3.1 | 3.5 |
| F | SF688 | ZZ | 8 | 16 | 18 | 4 | 1 | 5 | 1.1 | 0,2 | 1.25 | 0,588 | 2.8 | 3.1 |
| F | SF689 | ZZ | 9 | 17 | 19 | 4 | 1 | 5 | 1.1 | 0,2 | 1.32 | 0,666 | 2.5 | 2.8 |
