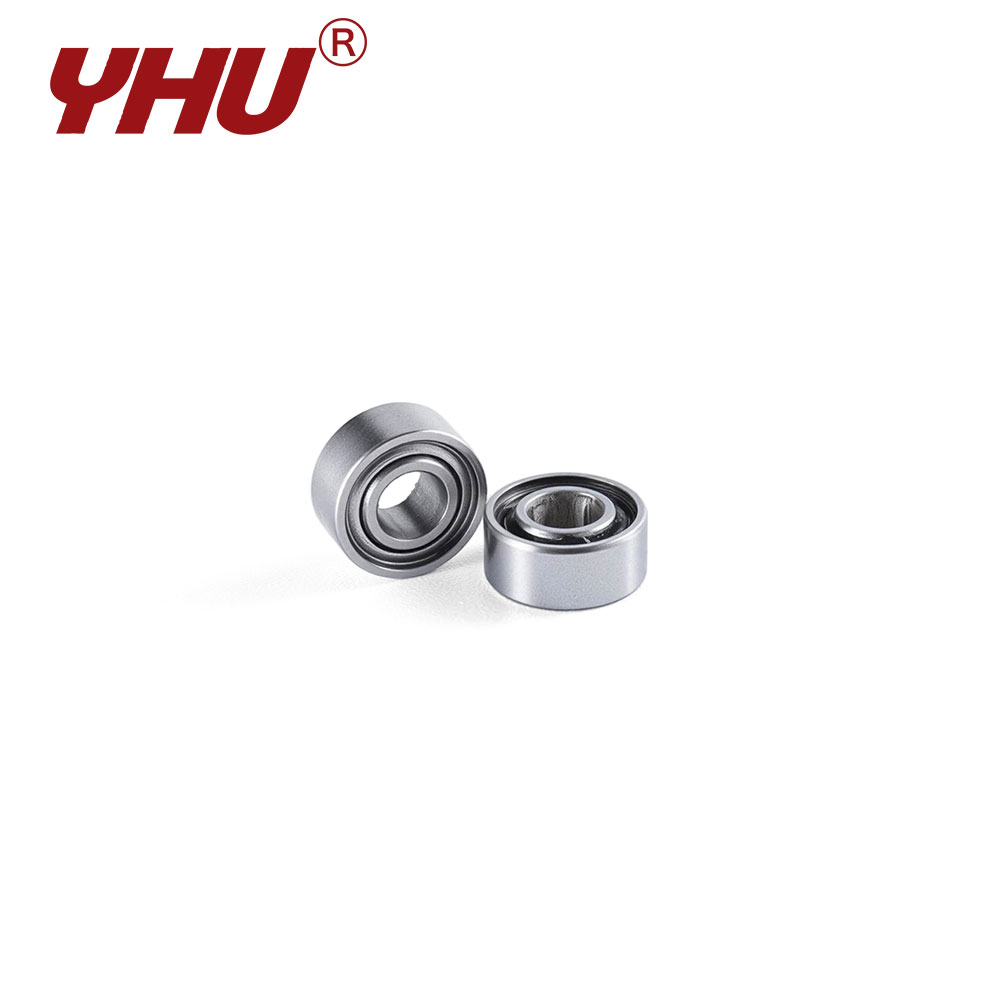

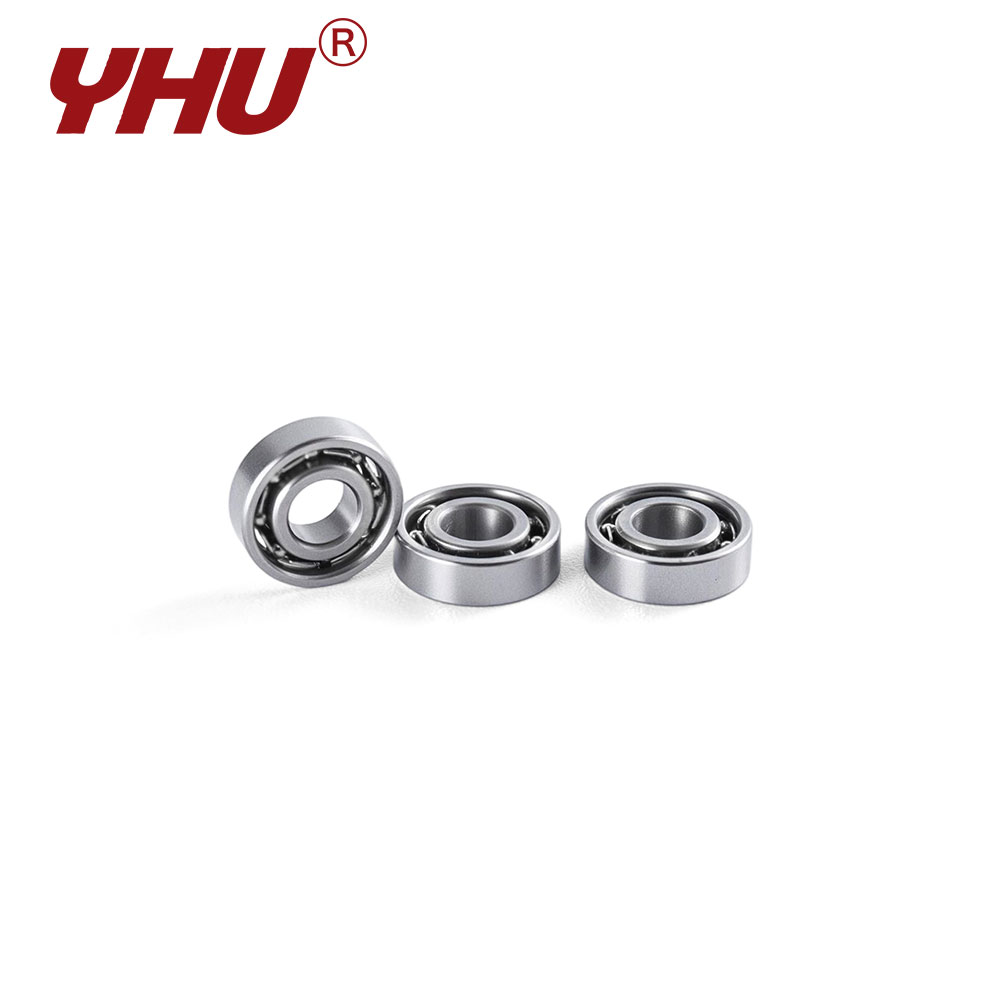

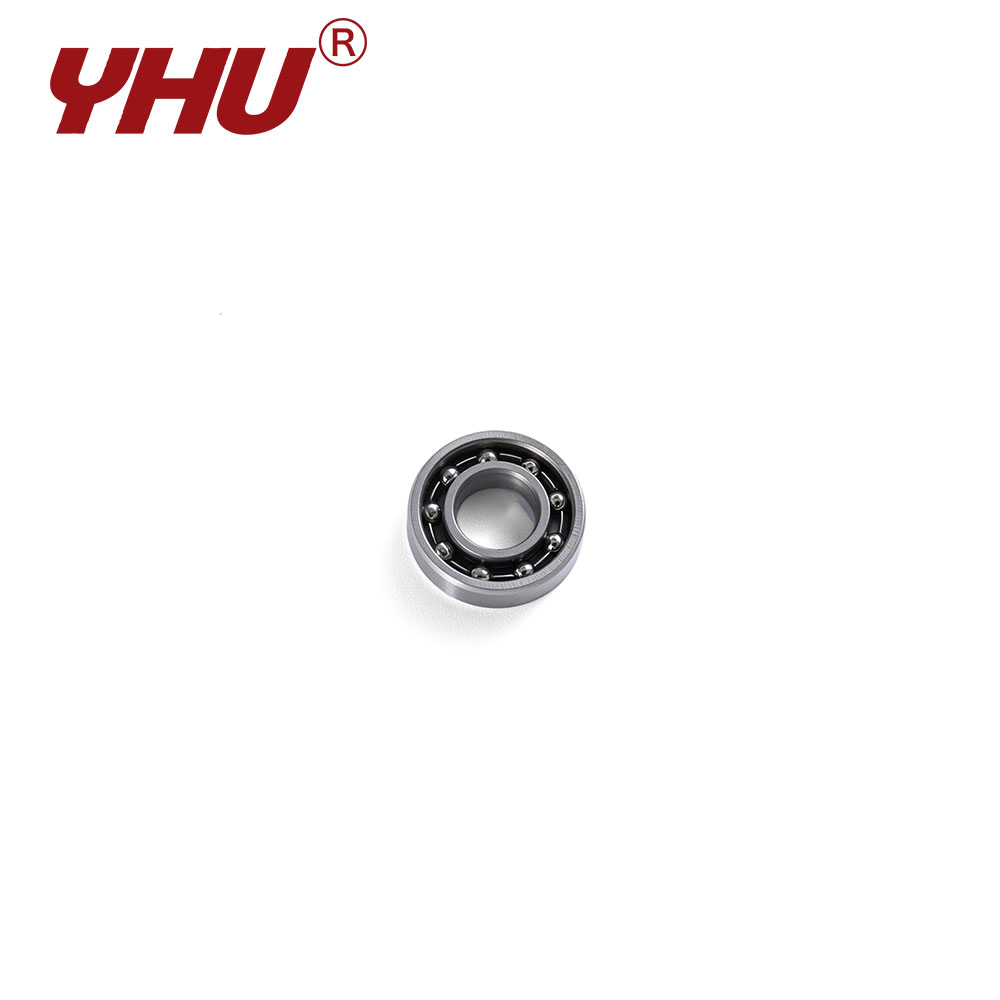

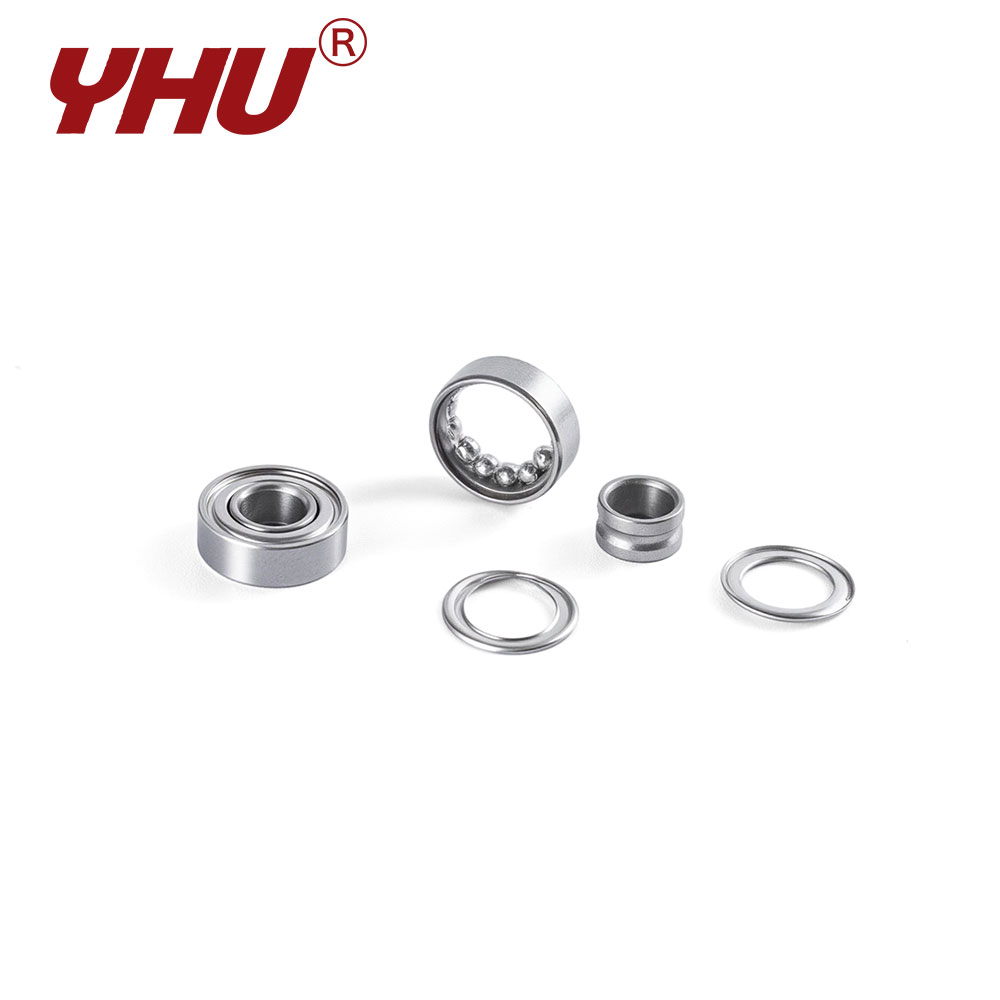

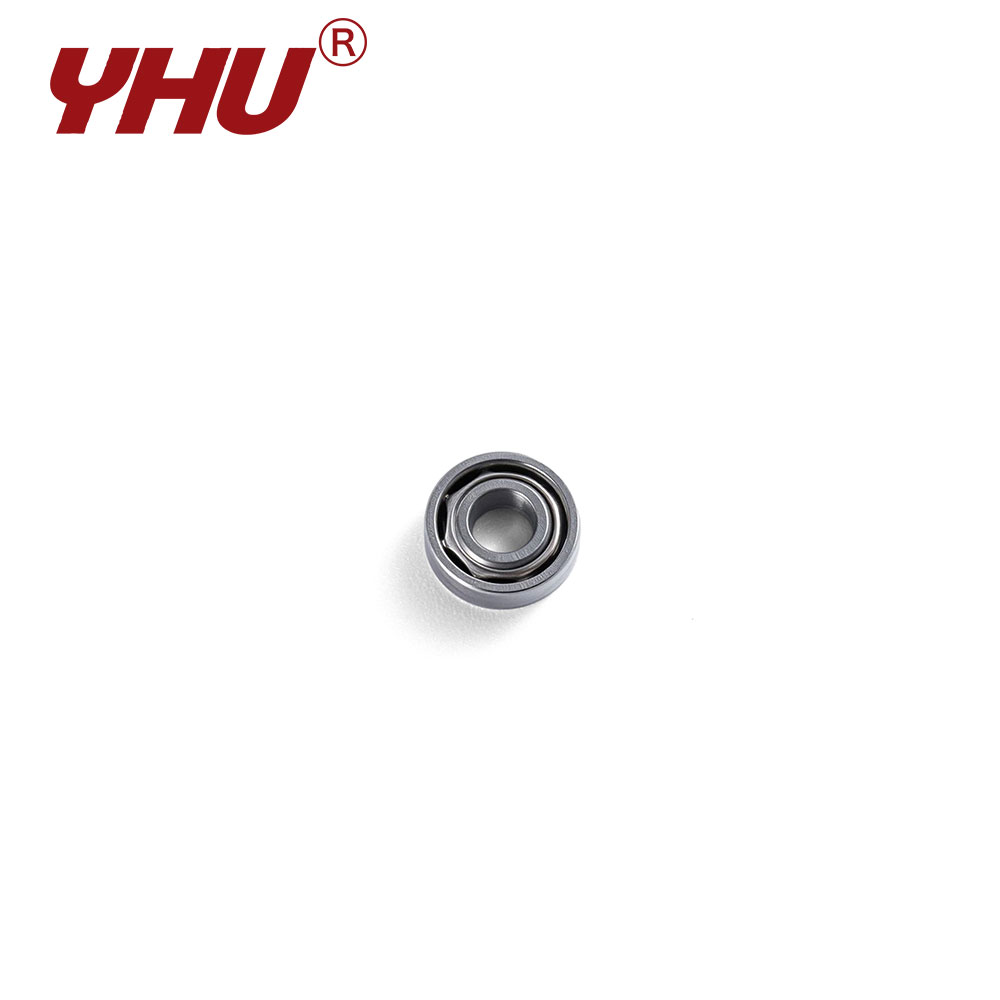

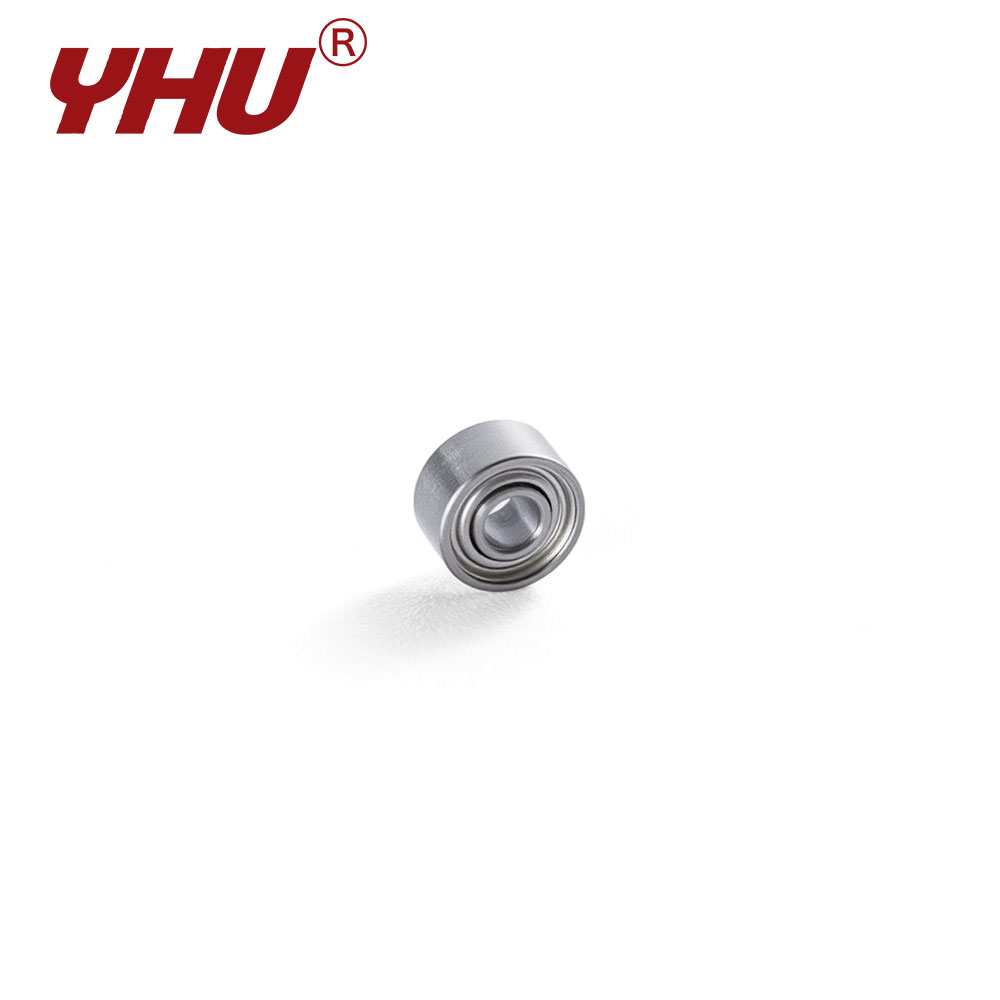

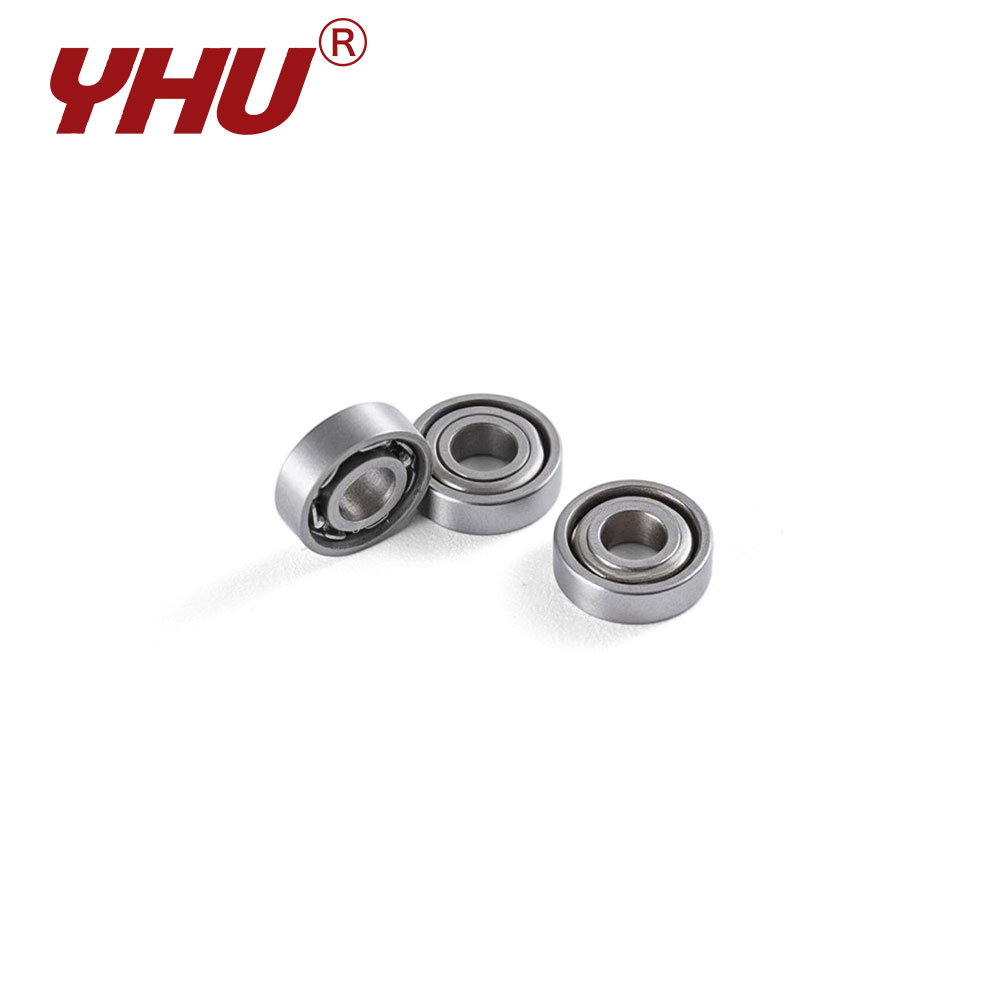

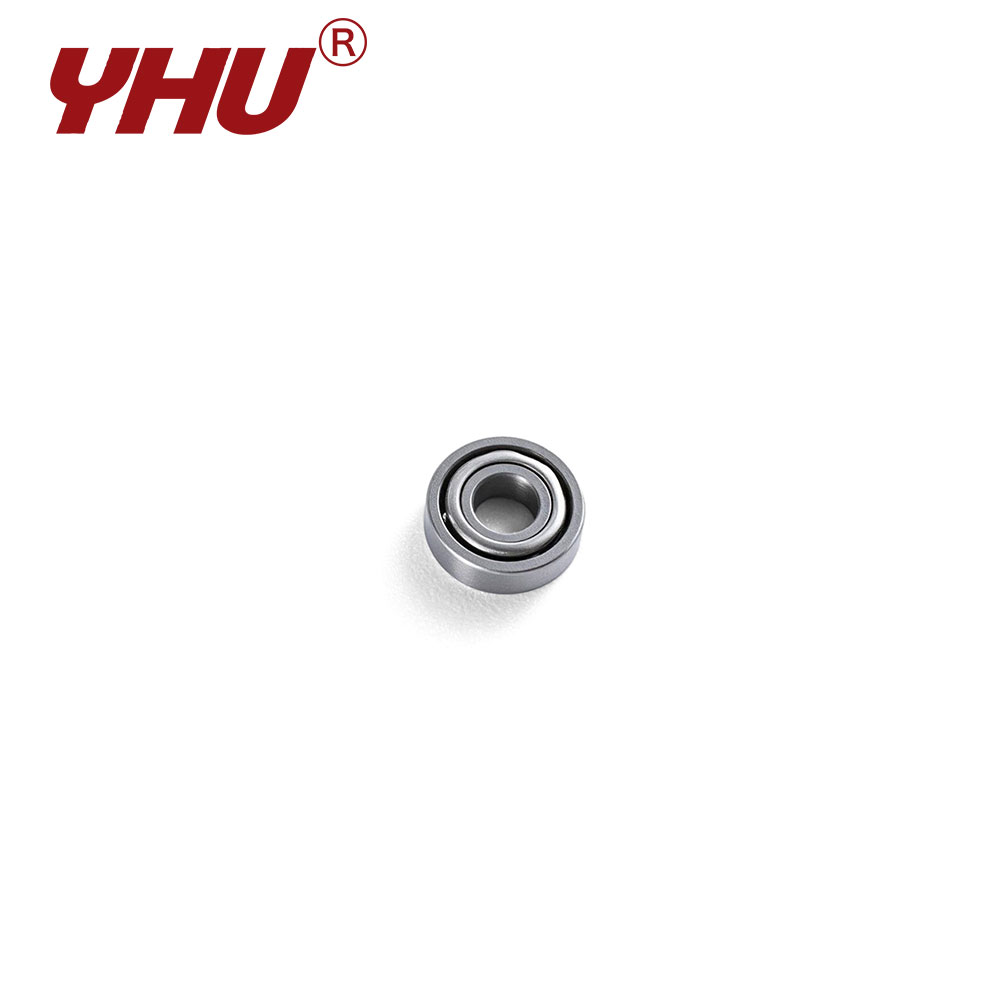

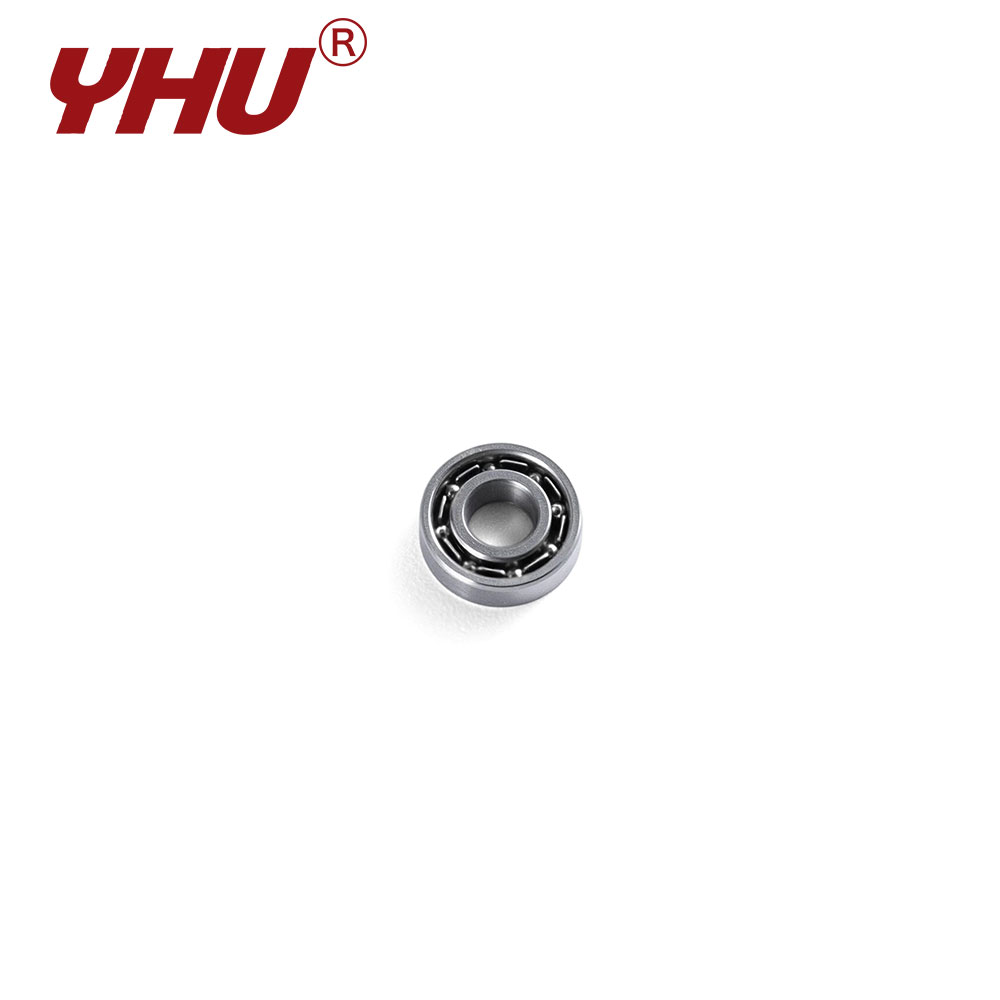

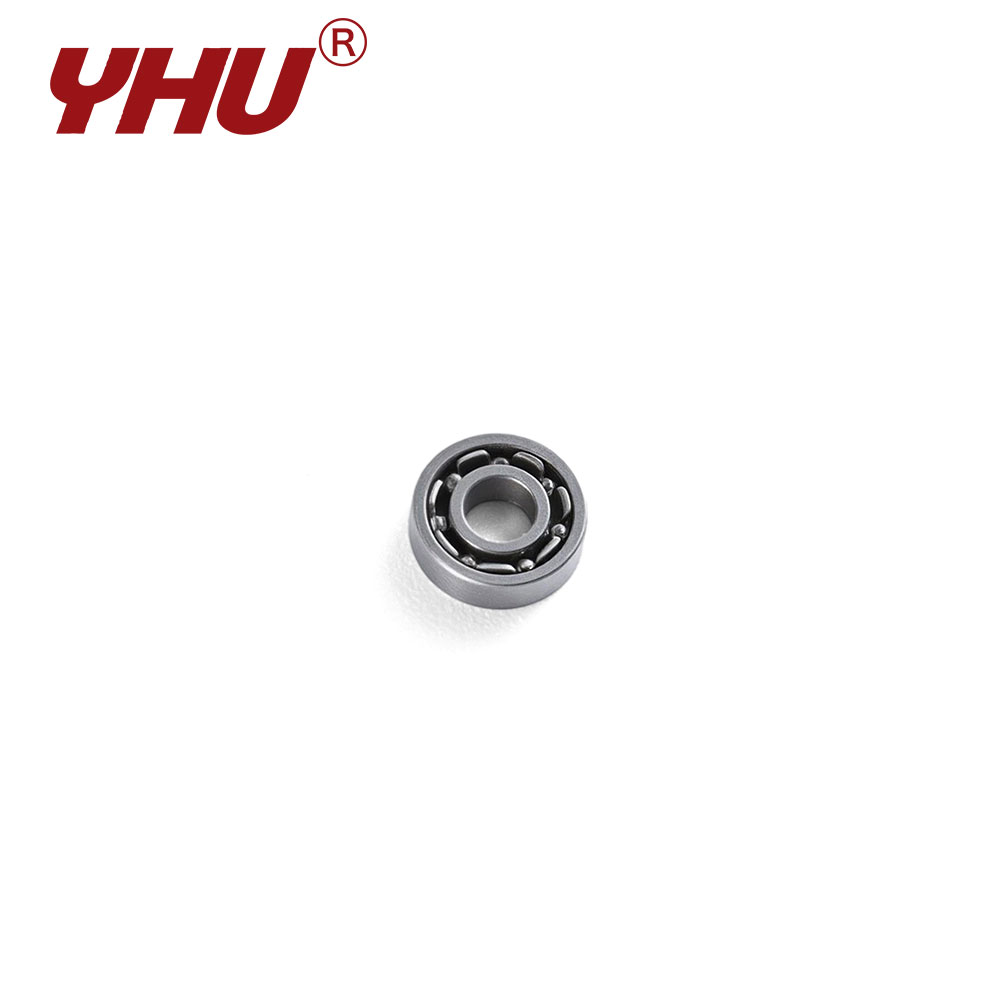

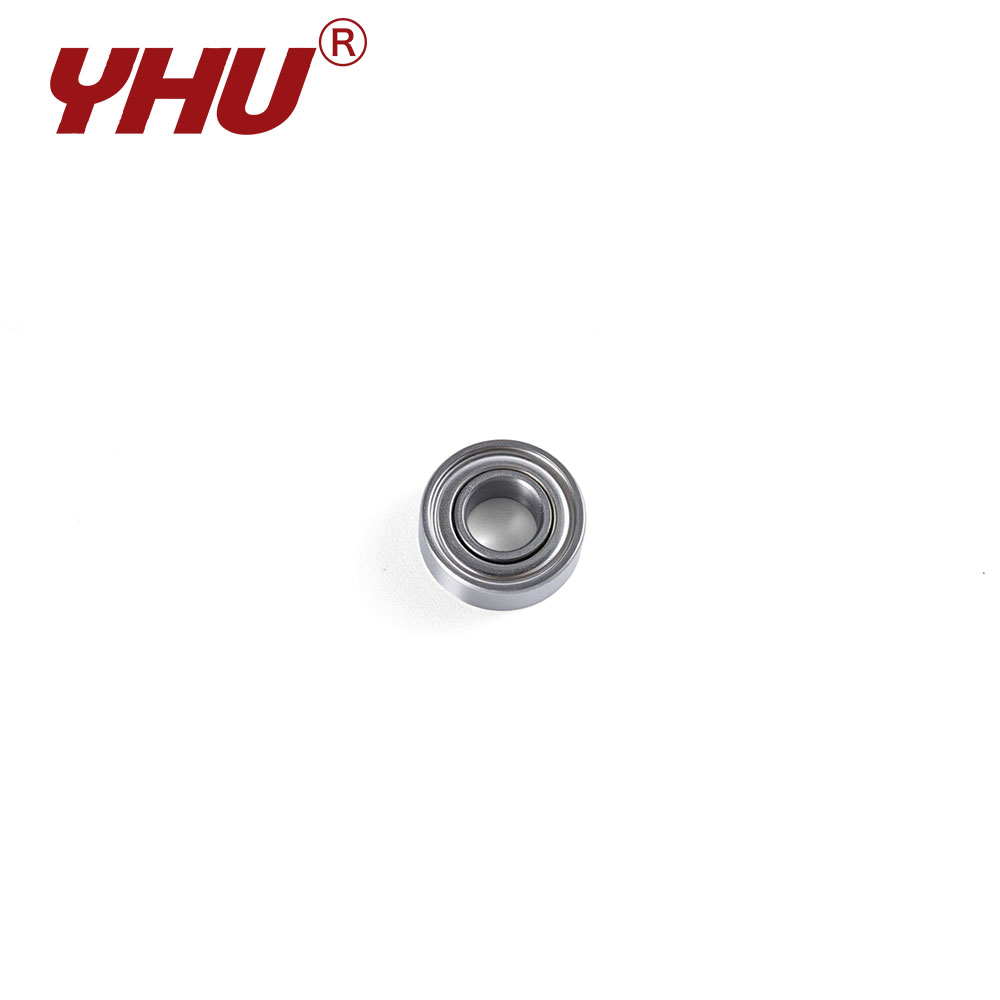

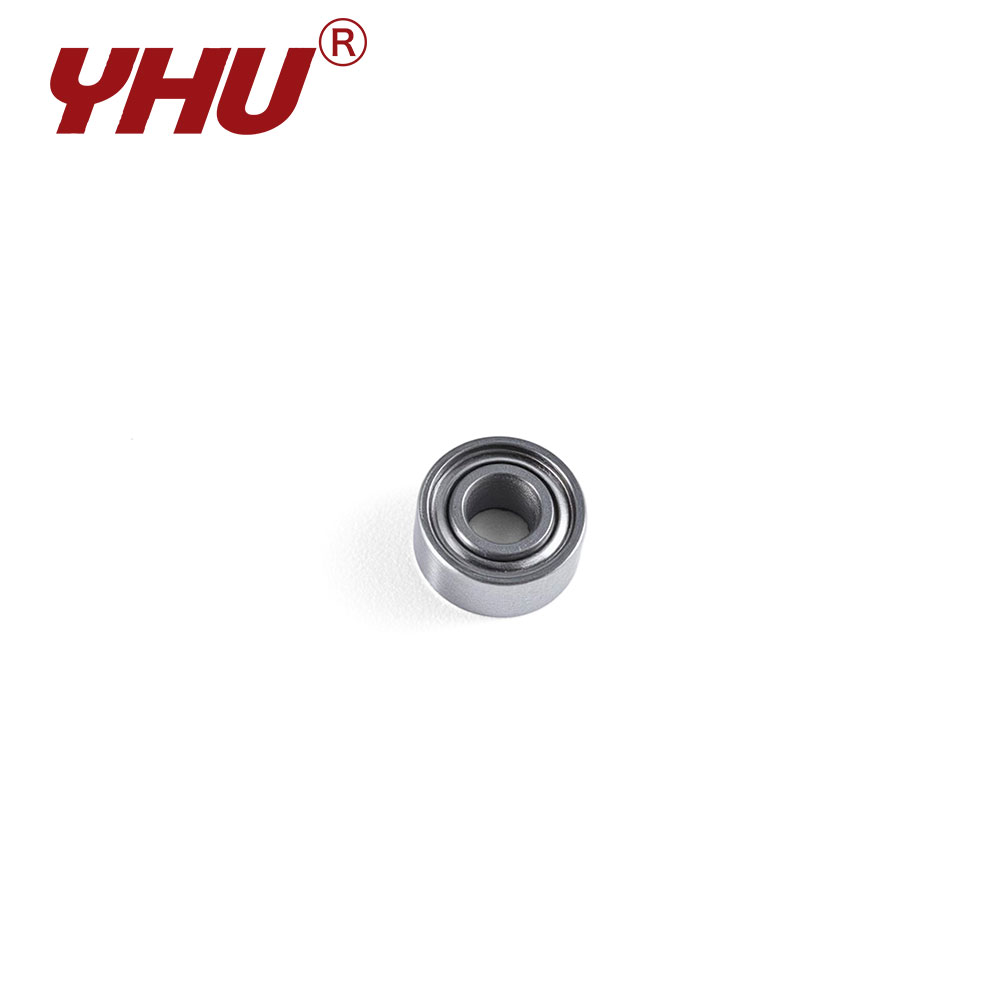

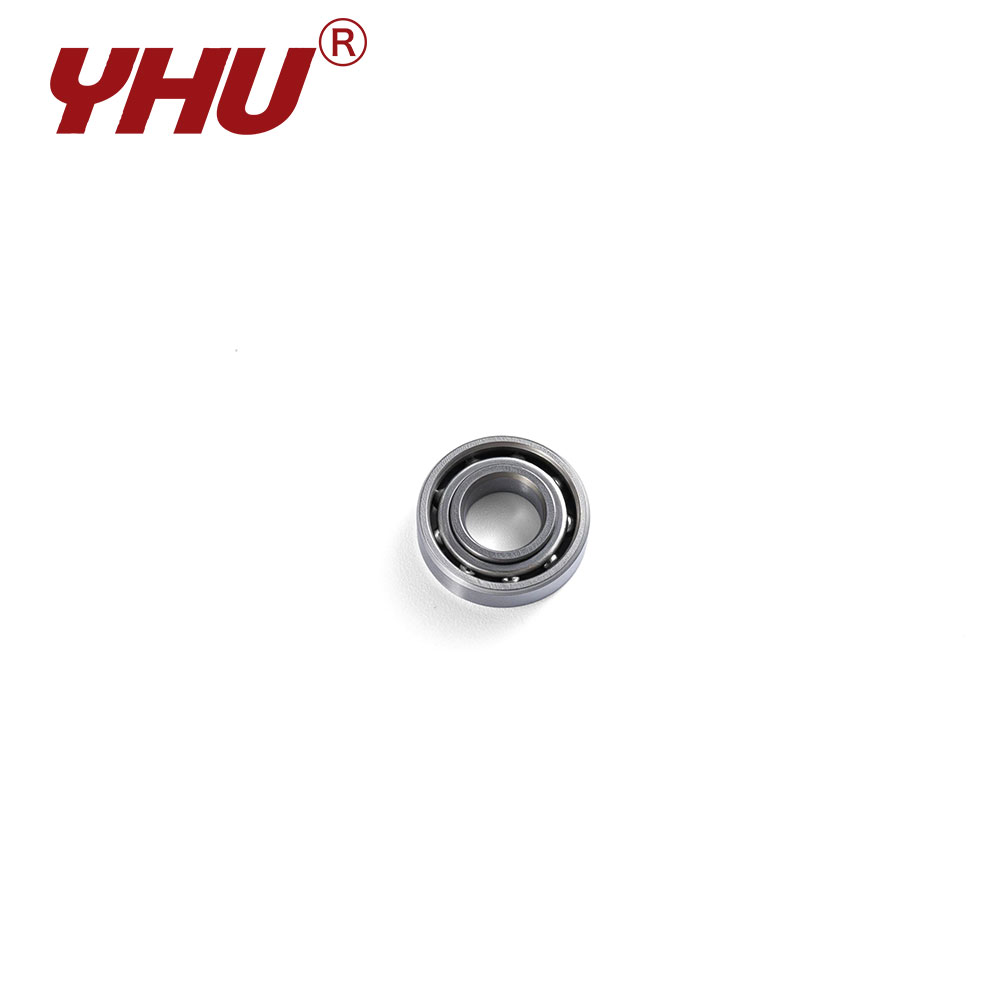

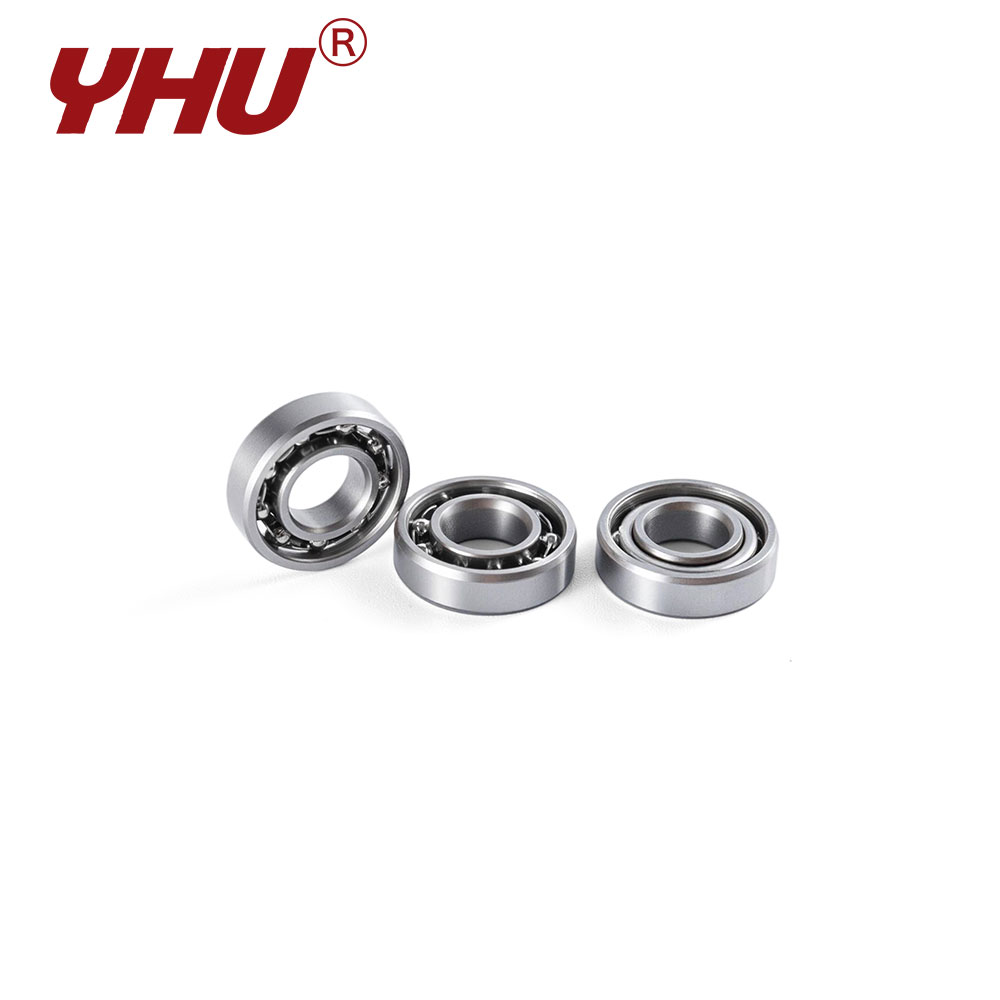

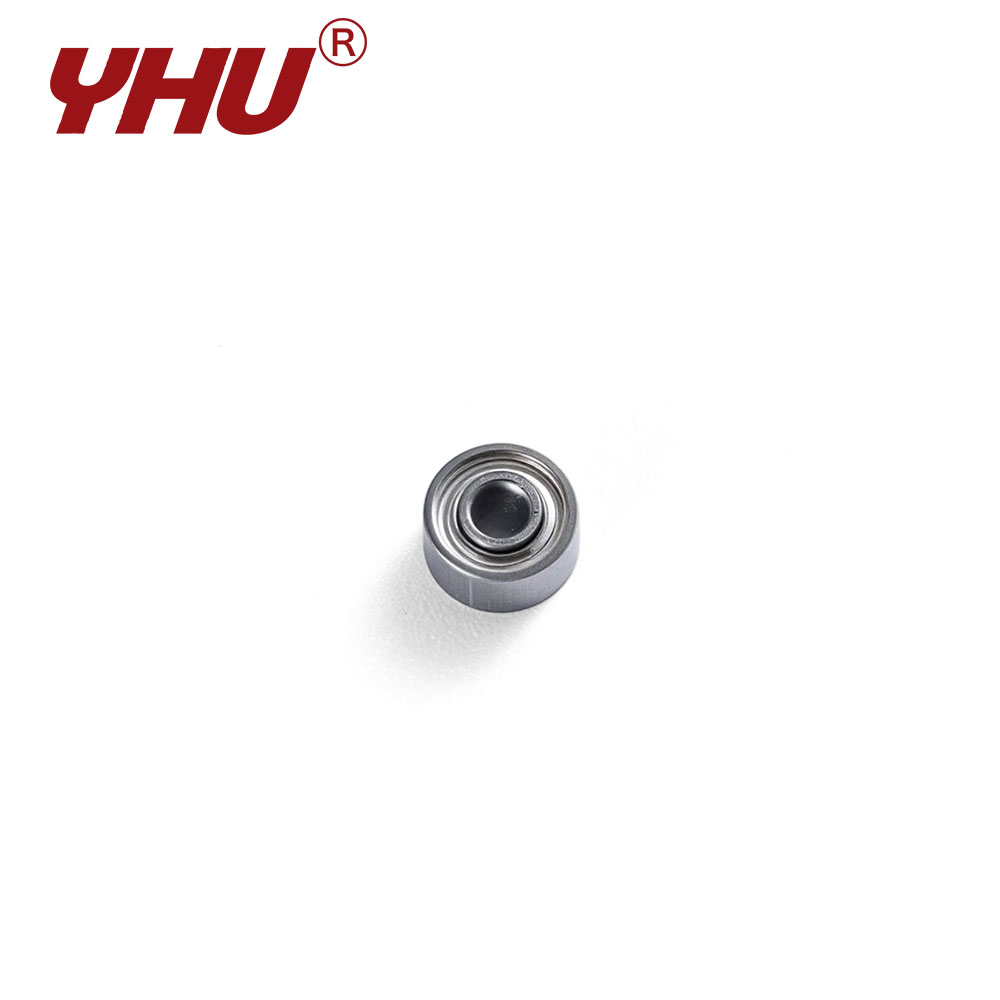

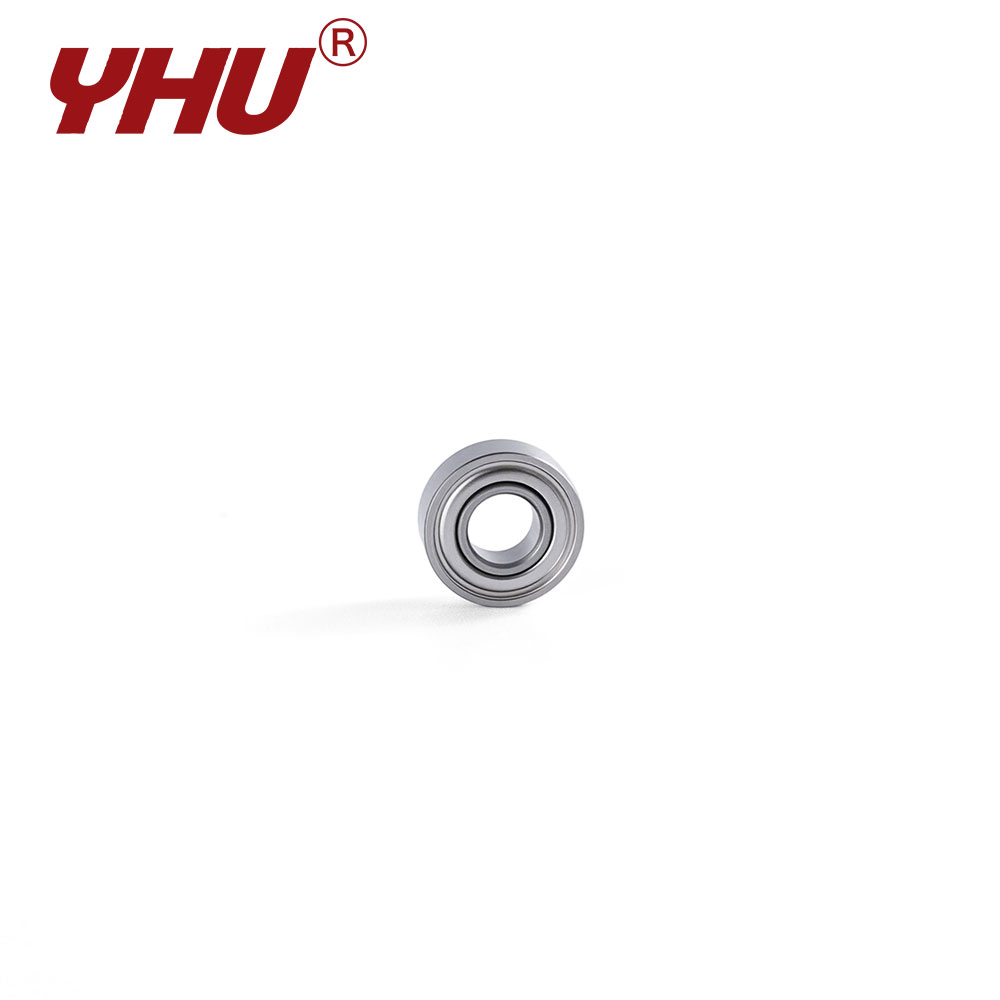

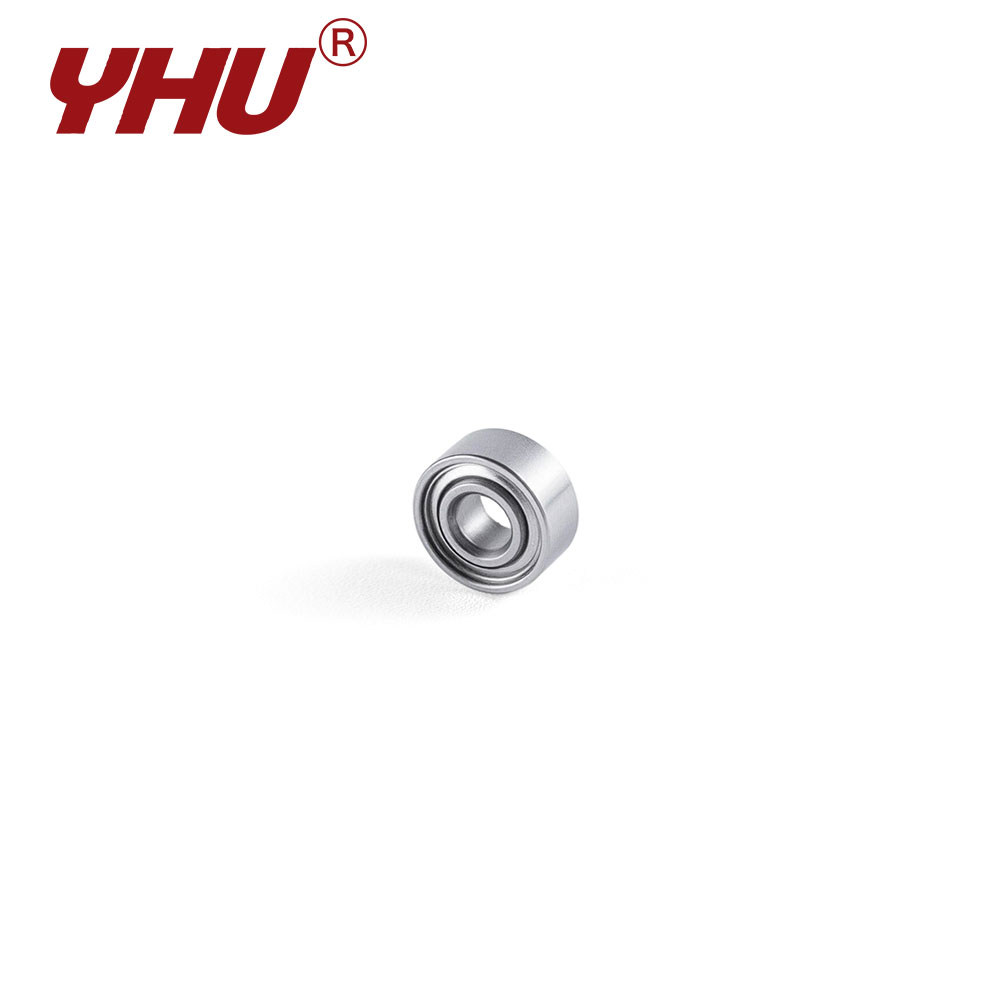

Rodamientos de bolas de ranura profunda en miniatura de la serie 68

La principal ventaja competitiva de esta serie de rodamientos reside en su estructura de pared ultrafina. Su rango de diámetro interior abarca pequeñas dimensiones desde 1 mm hasta 9 mm, lo que le permite cumplir con los requisitos de instalación de una amplia variedad de dispositivos giratorios miniaturizados.

Consúltenos ahora Jiangsu Yinghong Transmission Technology Co., Ltd.
ANTERIOR: Sin artículo anterior
SIGUIENTE:Rodamientos de bolas de ranura profunda en miniatura de la serie 60

Características del rodamiento

En términos de parámetros de rendimiento, a pesar de sus perfiles delgados, estos rodamientos mantienen una alta precisión y altas velocidades límite. Incluso el modelo 681 —con un diámetro interior de sólo 1 mm— demuestra un excelente rendimiento de velocidad límite en condiciones lubricadas con aceite. Las pistas de rodadura internas se someten a un rectificado de precisión para garantizar un bajo coeficiente de fricción durante el funcionamiento a alta velocidad, minimizando así la generación de calor y prolongando la vida útil. Además, los productos cumplen estrictamente con los estándares de gestión de calidad de "cero defectos", lo que garantiza que cada rodamiento ofrezca un rendimiento confiable incluso en condiciones operativas rigurosas.


En cuanto a los campos de aplicación, esta serie de paredes ultrafinas se utiliza ampliamente en modelos de aviones, dispositivos médicos, instrumentos de precisión y varios tipos de motores en miniatura. En estos sectores, el peso y el volumen de los rodamientos suelen afectar directamente al rendimiento general del producto final. Al incorporar esta serie de rodamientos, los diseñadores pueden reducir aún más las dimensiones del equipo y lograr objetivos de reducción de peso, garantizando al mismo tiempo la precisión y estabilidad del sistema de transmisión mecánica.

Especificaciones técnicas

Referencia de rodamiento Diámetros límite Dinámica básica Estática básica Limitación de velocidades
Brida Abierto Escudo d
mm		 D
mm		 Df
mm		 B
mm		 Bf
mm		 B1
mm		 Bf1
mm		 rsmin
mm		 Cr(kN) Cor(kN) Grasa Aceite
F 681 - 1 3 3.8 1 0,3 - - 0,05 0,074 0,02 16,5 18,5
F 682 ZZ 2 5 6.1 1.5 0,5 2.3 0,6 0,08 0,167 0,049 9.4 10.6
F 683 ZZ 3 7 8.1 2 0,5 3 0,8 0,1 0,314 0,108 6.6 7.4
F 684 ZZ 4 9 10.3 2.5 0,6 4 1 0,1 0,637 0,225 5.1 5.7
F 685 ZZ 5 11 12,5 3 0,8 5 1 0,15 0,715 0,284 4.1 4.6
F 686 ZZ 6 13 15 3.5 1 5 1.1 0,15 1.08 0,441 3.5 3.9
F 687 ZZ 7 14 16 3.5 1 5 1.1 0,15 1.18 0,51 3.1 3.5
F 688 ZZ 8 16 18 4 1 5 1.1 0,2 1.25 0,588 2.8 3.1
F 689 ZZ 9 17 19 4 1 5 1.1 0,2 1.32 0,666 2.5 2.8
