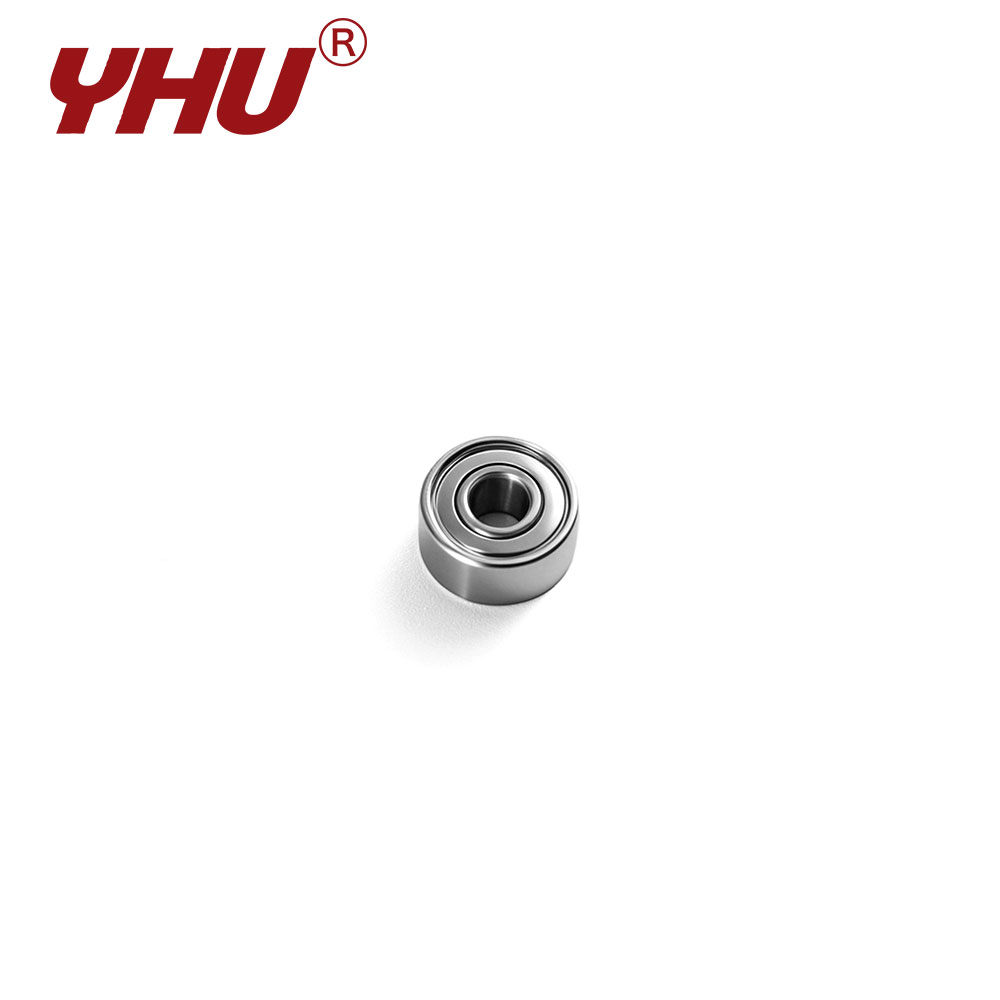

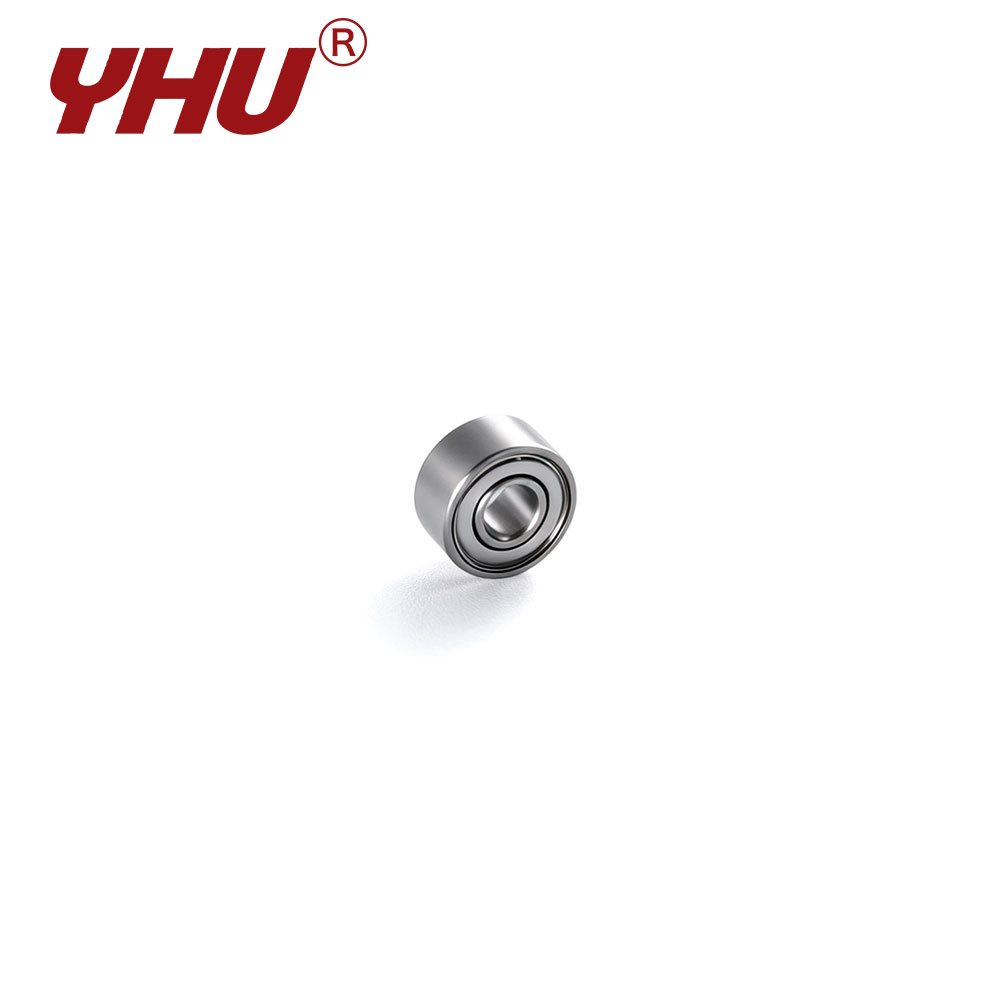

La serie 69 presenta un diseño de paredes ultrafinas diseñado para una reducción extrema de peso y eficiencia espacial. El uso de acero inoxidable SUS420 garantiza la rigidez radial necesaria a pesar de las paredes anulares exteriores excepcionalmente delgadas. La fabricación de estos rodamientos es un gran desafío y requiere procesos de rectificado de precisión para garantizar la redondez y consistencia de los anillos interior y exterior.
Características del rodamiento
Desde la perspectiva tanto de la estética como de la funcionalidad, la serie 69 es ideal para aplicaciones como herramientas eléctricas portátiles, motores de drones de alta gama y varios sensores compactos. Sus características de baja fricción permiten que los equipos alcancen velocidades de rotación muy altas con un consumo mínimo de energía. Además, la resistencia a la corrosión del acero inoxidable evita la oxidación causada por la condensación —incluso en entornos con fluctuaciones significativas de temperatura—, lo que garantiza un funcionamiento suave, silencioso y confiable a largo plazo.
Especificaciones técnicas
| Referencia de rodamiento | Diámetros límite | Dinámica básica | Estática básica | Limitación de velocidades | ||||||||||
| Brida | Abierto | Escudo | d mm |
D mm |
Df mm |
B mm |
Bf mm |
B1 mm |
Bf1 mm |
rsmin mm |
Cr(kN) | Cor(kN) | Grasa | Aceite |
| F | S691 | - | 1 | 4 | 5 | 1.6 | 0,5 | - | - | 0,1 | 0,137 | 0,039 | 13.2 | 14.8 |
| F | S692 | ZZ | 2 | 6 | 7,5 | 2.3 | 0,6 | 3 | 0,8 | 0,15 | 0,333 | 0,098 | 8.3 | 9.3 |
| F | S693 | ZZ | 3 | 8 | 9,5 | 3 | 0,7 | 4 | 0,9 | 0,15 | 0,559 | 0,176 | 6 | 6.7 |
| F | S694 | ZZ | 4 | 11 | 12,5 | 4 | 1 | 4 | 1 | 0,15 | 0,96 | 0,353 | 4.4 | 4.9 |
| F | S695 | ZZ | 5 | 13 | 15 | 4 | 1 | 4 | 1 | 0,2 | 1.08 | 0,431 | 3.7 | 4.1 |
| F | S696 | ZZ | 6 | 15 | 17 | 5 | 1.2 | 5 | 1.2 | 0,2 | 1.34 | 0,519 | 3.1 | 3.5 |
| F | S697 | ZZ | 7 | 17 | 19 | 5 | 1.2 | 5 | 1.2 | 0,3 | 1.61 | 0,715 | 2.8 | 3.1 |
| F | S698 | ZZ | 8 | 19 | 22 | 6 | 1.5 | 6 | 1.5 | 0,3 | 2.23 | 0,921 | 2.4 | 2.7 |
| F | S699 | ZZ | 9 | 20 | 23 | 6 | 1.5 | 6 | 1.5 | 0,3 | 2.47 | 1.08 | 2.3 | 2.6 |

Tecnología de transmisión Jiangsu Yinghong Co., Ltd. (YHU) se estableció en 2024 gracias a la inversión conjunta de Dongguan Yinghong, Linqing Boshuo y Yancheng Jiwei. Como empresa grupal especializada en la investigación, desarrollo, fabricación y servicio de productos de transmisión, aprovechamos una amplia experiencia en la industria y una sólida experiencia técnica para brindar soluciones de transmisión confiables y energéticamente eficientes para clientes de todo el mundo.
La empresa cubre más de 70 mu de terreno y opera casi 10.000 metros cuadrados de instalaciones de fabricación. Como fabricante profesional de rodamientos especiales de precisión en China, hemos introducido tecnología avanzada de fabricación de precisión japonesa y hemos equipado nuestras instalaciones con líneas de producción automatizadas y equipos de prueba de alta precisión. Un sistema integral de gestión de calidad garantiza una calidad constante del producto y un rendimiento confiable.
Como empresa nacional de alta tecnología, Yinghong posee múltiples patentes de invención y modelos de utilidad y ha obtenido certificaciones reconocidas internacionalmente, incluidas IATF 16949, RoHS, CE y SGS. Estas certificaciones nos permiten satisfacer diversos requisitos de los clientes y brindar soluciones efectivas para aplicaciones exigentes y desafíos técnicos complejos.
Nos especializamos en la producción de rodamientos de bolas de ranura profunda de alta precisión y rodamientos personalizados no estándar bajo nuestra marca registrada “YHU”. Nuestros principales productos incluyen rodamientos de acero, rodamientos de acero inoxidable, rodamientos cerámicos y rodamientos de plástico.
Los rodamientos YHU están diseñados para ofrecer bajo nivel de ruido, baja vibración, baja fricción, alta precisión, excelente rendimiento de sellado y operación a alta velocidad. También ofrecen autolubricación, resistencia a la corrosión, resistencia al óxido, resistencia a ácidos y álcalis, resistencia química, aislamiento eléctrico, propiedades no magnéticas, resistencia a altas temperaturas, adaptabilidad a bajas temperaturas y larga vida útil, lo que los hace adecuados para entornos operativos exigentes.
Nuestros rodamientos y conjuntos de rodamientos se utilizan ampliamente en motores eléctricos, herramientas eléctricas, herramientas neumáticas, robótica, drones, electrodomésticos, instrumentos de precisión, equipos semiconductores, dispositivos médicos, equipos marinos, aplicaciones aeroespaciales, equipos financieros, maquinaria textil, equipos de pesca y una amplia gama de equipos industriales especializados.
