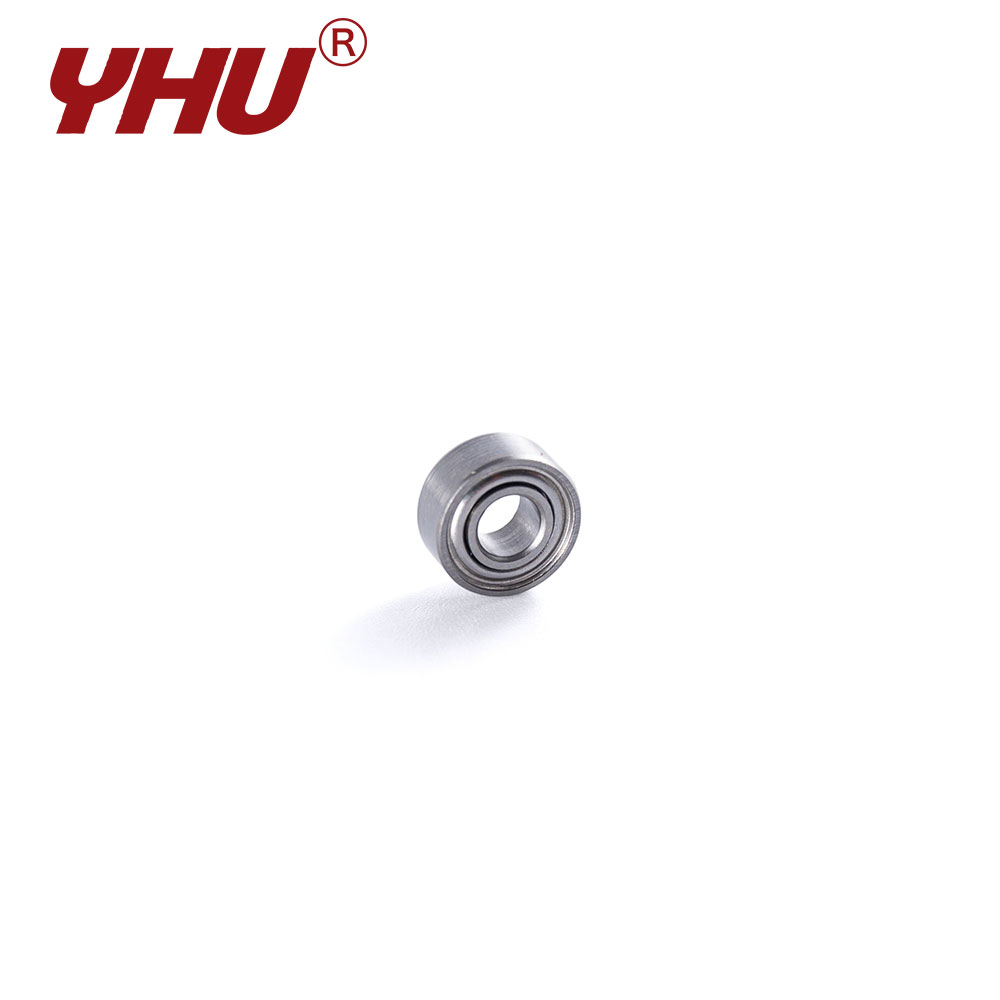

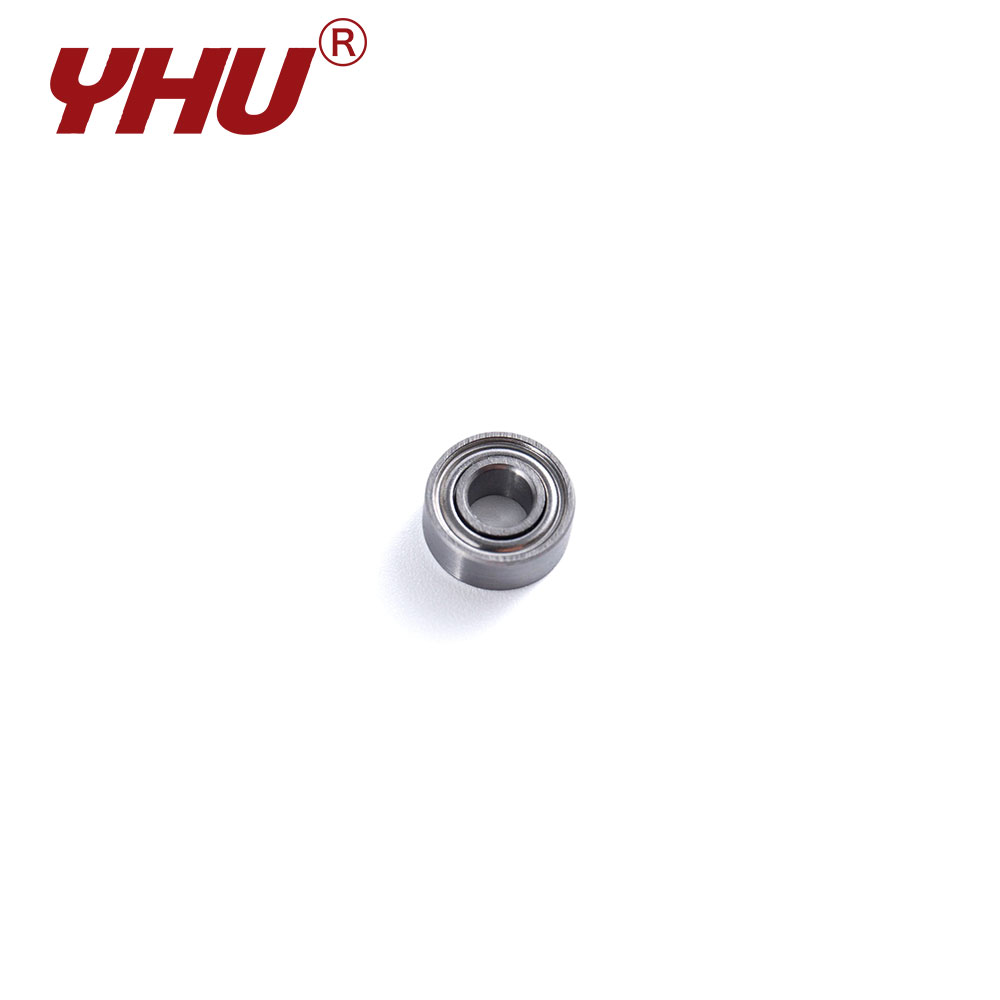

Este rodamiento está fabricado en acero inoxidable martensítico SUS420 y está diseñado específicamente para aplicaciones que requieren altas velocidades de rotación en espacios extremadamente limitados. Su característica más destacada es una estructura de paredes delgadas; si bien conserva la capacidad de carga fundamental de los rodamientos de bolas de ranura profunda, la serie 68 reduce significativamente las dimensiones de la sección transversal radial, reduciendo así efectivamente el peso total y la inercia rotacional del conjunto.
Características del rodamiento
Gracias al material 420 con alto contenido de carbono y a un proceso de enfriamiento de precisión, el rodamiento alcanza una dureza superior a HRC50, demostrando una excelente resistencia al desgaste y a la compresión. En términos de rendimiento, la serie ofrece un par de arranque bajo y una alta precisión rotacional, lo que la hace ideal para su uso en dispositivos médicos de precisión, microventiladores y codificadores de precisión. Proporciona una resistencia superior al óxido en comparación con el acero cromado estándar, lo que garantiza un funcionamiento estable a largo plazo en entornos moderadamente húmedos o de condensación, mientras que el ajuste perfecto entre los anillos internos/exteriores y los elementos rodantes garantiza un rendimiento bajo en ruido durante el funcionamiento a alta velocidad.
Especificaciones técnicas
| Referencia de rodamiento | Diámetros límite | Dinámica básica | Estática básica | Limitación de velocidades | ||||||||||
| Brida | Abierto | Escudo | d mm |
D mm |
Df mm |
B mm |
Bf mm |
B1 mm |
Bf1 mm |
rsmin mm |
Cr(kN) | Cor(kN) | Grasa | Aceite |
| F | S681 | - | 1 | 3 | 3.8 | 1 | 0,3 | - | - | 0,05 | 0,074 | 0,02 | 16,5 | 18,5 |
| F | S682 | ZZ | 2 | 5 | 6.1 | 1.5 | 0,5 | 2.3 | 0,6 | 0,08 | 0,167 | 0,049 | 9.4 | 10.6 |
| F | S683 | ZZ | 3 | 7 | 8.1 | 2 | 0,5 | 3 | 0,8 | 0,1 | 0,314 | 0,108 | 6.6 | 7.4 |
| F | S684 | ZZ | 4 | 9 | 10.3 | 2.5 | 0,6 | 4 | 1 | 0,1 | 0,637 | 0,225 | 5.1 | 5.7 |
| F | S685 | ZZ | 5 | 11 | 12,5 | 3 | 0,8 | 5 | 1 | 0,15 | 0,715 | 0,284 | 4.1 | 4.6 |
| F | S686 | ZZ | 6 | 13 | 15 | 3.5 | 1 | 5 | 1.1 | 0,15 | 1.08 | 0,441 | 3.5 | 3.9 |
| F | S687 | ZZ | 7 | 14 | 16 | 3.5 | 1 | 5 | 1.1 | 0,15 | 1.18 | 0,51 | 3.1 | 3.5 |
| F | S688 | ZZ | 8 | 16 | 18 | 4 | 1 | 5 | 1.1 | 0,2 | 1.25 | 0,588 | 2.8 | 3.1 |
| F | S689 | ZZ | 9 | 17 | 19 | 4 | 1 | 5 | 1.1 | 0,2 | 1.32 | 0,666 | 2.5 | 2.8 |
